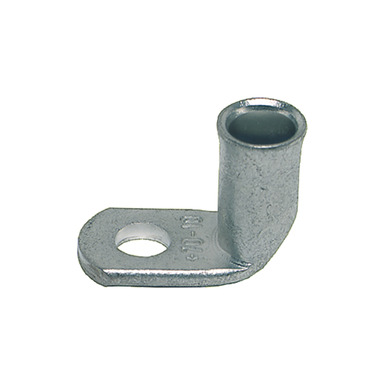

Cosses tubulaires NFC 20-130 équerres

Cosses tubulaires NFC 20-130 équerres – Image 3

Cosses tubulaires NFC 20-130 équerres – Image 4

Caractéristiques

Angle 90°
Matière tube en cuivre électrolytique
Surface étamée par électrolyse
Standard avec trou d'inspection

Voir les réferences

Références

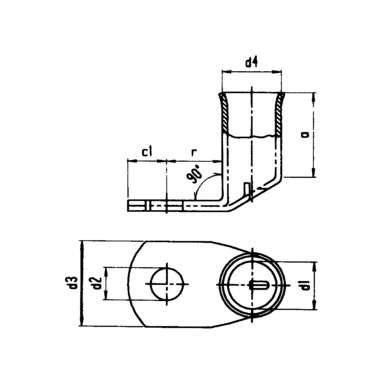

Référence	Section	Alésage	Dimensions mm							Poids	Condt	Panier
	mm²	Ø	d1	d4	d2	a	c1	r	d3	≈ kg	pcs
cenf6-6	6	m6	3.3	5.5	6.5	11	8	7.5	13	0.430	100	- +
cenf-6-10	6	m10	3.3	5.5	10.5	11	12	12	16	0.500	100	- +
cenf-6-8	6	m8	3.3	5.5	8.5	11	10	10	13	0.490	100	- +
cenf-10-6	10	m6	4.2	6.8	6.5	12	7.5	6.5	12	0.570	100	- +
cenf-10-8	10	m8	4.2	6.8	8.5	12	10	10	15	0.700	100	- +
cenf-10-10	10	m10	4.2	6.8	10.5	12	12	12	16	0.800	100	- +
cenf-10-12	10	m12	4.2	6.8	13	12	13	13	19	0.800	100	- +
cenf-16-6	16	m6	5.5	8	6.5	14	7.5	6.25	12	0.790	100	- +
cenf-16-8	16	m8	5.5	8	8.5	14	9.5	9.5	16	0.820	100	- +
cenf-16-10	16	m10	5.5	8	10.5	14	11.5	10.5	16	0.910	100	- +
cenf-16-12	16	m12	5.5	8	13	14	13	12	19	0.940	100	- +
cenf-25-6	25	m6	6.6	9.5	6.5	15	7.5	7.5	13	1.210	100	- +
cenf-25-8	25	m8	6.6	9.5	8.5	15	10	10	16	1.400	100	- +
cenf-25-10	25	m10	6.6	9.5	10.5	15	12	12	17	1.500	100	- +
cenf-25-12	25	m12	6.6	9.5	13	15	13	13	19	1.480	100	- +
cenf-25-14	25	m14	6.6	9.5	15	15	14.5	14.5	21	1.560	100	- +
cenf-35-6	35	m6	7.9	11	6.5	17	7.5	7.5	15	1.650	100	- +
cenf-35-8	35	m8	7.9	11	8.5	17	10	10	17	1.800	100	- +
cenf-35-10	35	m10	7.9	11	10.5	17	12	12	17	1.800	100	- +
cenf-35-12	35	m12	7.9	11	13	17	13	13	19	1.850	100	- +
cenf-35-14	35	m14	7.9	11	15	17	14.5	14.5	21	1.900	100	- +
cenf-35-16	35	m16	7.9	11	17	17	16	16	26	1.900	100	- +
cenf-50-6	50	m6	9.2	12.5	6.5	19	7.5	7.5	17	2.050	100	- +
cenf-50-8	50	m8	9.2	12.5	8.5	19	10	10	18	2.190	100	- +
cenf-50-10	50	m10	9.2	12.5	10.5	19	12	12	18	2.440	100	- +
cenf-50-12	50	m12	9.2	12.5	13	19	13	13	19	2.550	100	- +
cenf-50-14	50	m14	9.2	12.5	15	19	14.5	14.5	21	2.650	100	- +
cenf-50-16	50	m16	9.2	12.5	17	19	16	16	26	2.740	100	- +
cenf-50-20	50	m20	9.2	12.5	21	19	19	19	30	2.900	100	- +
cenf-70-10	70	m10	11	15	10.5	21	12	12	21	3.880	100	- +
cenf-70-12	70	m12	11	15	13	21	13	13	22	4.080	100	- +
cenf-70-14	70	m14	11	15	15	21	14.5	14.5	23	4.200	100	- +
cenf-70-16	70	m16	11	15	17	21	16	16	28	4.350	100	- +
cenf-70-20	70	m20	11	15	21	21	19	19	30	4.500	100	- +
cenf-95-10	95	m10	13.1	17	10.5	25	12	12	25	5.040	50	- +
cenf-95-12	95	m12	13.1	17	13	25	13	13	25	5.240	50	- +
cenf-95-14	95	m14	13.1	17	15	25	14.5	14.5	25	5.380	50	- +
cenf-95-16	95	m16	13.1	17	17	25	16	16	25	6.500	50	- +
cenf-95-20	95	m20	13.1	17	21	25	19	19	30	6.540	50	- +
cenf-120-10	120	m10	14.5	19	10.5	26	12	12	28	6.900	50	- +
cenf-120-12	120	m12	14.5	19	13	26	13	13	28	6.840	50	- +
cenf-120-14	120	m14	14.5	19	15	26	14.5	14.5	28	7.240	50	- +
cenf-120-16	120	m16	14.5	19	17	26	16	16	28	7.340	50	- +
cenf-150-10	150	m10	16.2	21	10.5	30	14	14	30	9.400	50	- +
cenf-150-12	150	m12	16.2	21	13	30	15	15	30	9.330	50	- +
cenf-150-14	150	m14	16.2	21	15	30	15	15	30	9.150	50	- +
cenf-150-16	150	m16	16.2	21	17	30	16	16	30	9.100	50	- +
cenf-185-10	185	m10	18	23	10.5	32	16	15	34	11.900	25	- +
cenf-185-12	185	m12	18	23	13	32	18	16	34	11.900	25	- +
cenf-185-14	185	m14	18	23	15	32	19	18	34	11.900	25	- +
cenf-185-16	185	m16	18	23	17	32	20	19	34	11.800	25	- +
cenf-240-12	240	m12	20.6	26	13	35	19	21.5	39	16.400	25	- +
cenf-240-14	240	m14	20.6	26	15	35	19	21.5	39	16.200	25	- +
