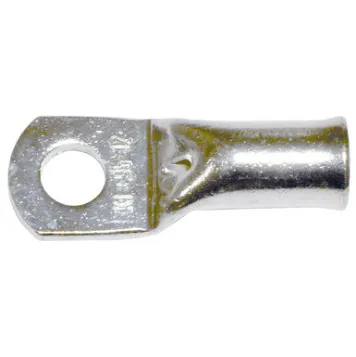

Cosses tubulaires NFC 20-130 droites

Caractéristiques

Matière : tube en cuivre électrolytique
Surface : étamée par électrolyse
Standard : avec trou d’inspection et tulipage

Références

Référence	Section	Alésage	Dimensions mm									Poids	Condt	Panier
	mm²	Ø	d1	d4	d3	d2	a	r	c1	e	l	≈ kg	pcs
cnf1-5-2	1.5	m2	1.7	3.3	6	2.3	6	4	3.25	0.5	12	0.080	100	- +
cnf1-5-3	1.5	m3	1.7	3.3	6	3.2	6	4	3.25	0.5	12	0.080	100	- +
cnf1-5-4	1.5	m4	1.7	3.3	7.5	4.3	6	5	4	0.5	13	0.080	100	- +
cnf1-5-5	1.5	m5	1.7	3.3	8	5.3	6	5.5	4.75	0.5	14	0.090	100	- +
cnf1-5-6	1.5	m6	1.7	3.3	9	6.5	6	6.5	6.5	0.5	16	1.000	100	- +
cnf2-5-3	2.5	m3	2.2	4	8	3.2	6	4	3.25	0.5	12	0.120	100	- +
cnf2-5-4	2.5	m4	2.2	4	8	4.3	6	5	4.5	0.5	13	0.130	100	- +
cnf2-5-5	2.5	m5	2.2	4	8	5.3	6	5.5	5	0.5	14	0.140	100	- +
cnf2-5-6	2.5	m6	2.2	4	10	6.5	6	6.5	6.5	0.5	16	0.140	100	- +
cnf2-5-8	2.5	m8	2.2	4	12	8.5	6	9.5	7.75	0.5	20	0.180	100	- +
cnf-4-4	4	m4	2.7	5	9	4.3	8	5.5	4.75	1	17	0.220	100	- +
cnf4-5	4	m5	2.7	5	9	5.3	8	6	4.75	1	17	0.220	100	- +
cnf4-6	4	m6	2.7	5	12	6.5	8	6.5	6.5	1	19	0.240	100	- +
cnf4-8	4	m8	2.7	5	12	8.5	8	9.5	8.5	1	22	0.310	100	- +
cnf6-4	6	m4	3.3	5.5	13	4.3	11	7.5	6.5	1	24	0.360	100	- +
cnf6-5	6	m5	3.3	5.5	13	5.3	11	7.5	6.5	1	24	0.350	100	- +
cnf6-6	6	m6	3.3	5.5	13	6.5	11	8	7.5	1	25	0.360	100	- +
cnf6-8	6	m8	3.3	5.5	13	8.5	11	10	10	1	28	0.420	100	- +
cnf6-10	6	m10	3.3	5.5	16	10.5	11	12	12	1	30	0.430	100	- +
cnf10-4	10	m4	4.2	6.8	12	4.3	12	7.5	6.5	1	24	0.550	100	- +
cnf10-5	10	m5	4.2	6.8	12	5.3	12	7.5	6.5	1	24	0.540	100	- +
cnf10-6	10	m6	4.2	6.8	12	6.5	12	7.5	6.5	1	24	0.490	100	- +
cnf10-8	10	m8	4.2	6.8	15	8.5	12	10	10	1	27	0.600	100	- +
cnf10-10	10	m10	4.2	6.8	16	10.5	12	12	12	1	29	0.720	100	- +
cnf10-12	10	m12	4.2	6.8	19	13	12	13	13	1	31	0.660	100	- +
cnf16-5	16	m5	5.5	8	12	5.3	14	7.5	6.25	1	27	0.700	100	- +
cnf16-6	16	m6	5.5	8	12	6.5	14	7.5	6.25	1	27	0.680	100	- +
cnf16-8	16	m8	5.5	8	16	8.5	14	9.5	8.5	1	29	0.770	100	- +
cnf16-10	16	m10	5.5	8	16	10.5	14	11.5	10.5	1	31	0.790	100	- +
cnf16-12	16	m12	5.5	8	19	13	14	13	12	1	32	0.800	100	- +
cnf25-5	25	m5	6.6	9.5	13	5.3	15	7.5	6.25	1	30	1.060	100	- +
cnf25-6	25	m6	6.6	9.5	13	6.5	15	7.5	6.25	1	30	1.050	100	- +
cnf25-8	25	m8	6.6	9.5	16	8.5	15	10	10	1	32	1.240	100	- +
cnf25-10	25	m10	6.6	9.5	17	10.5	15	12	12	1	34	1.330	100	- +
cnf25-12	25	m12	6.6	9.5	19	13	15	13	13	1	35	1.300	100	- +
cnf25-14	25	m14	6.6	9.5	21	15	15	14.5	14.5	1	38	1.400	100	- +
cnf35-5	35	m5	7.9	11	15	5.3	17	7.5	7.5	1	32	1.400	100	- +
cnf35-6	35	m6	7.9	11	15	6.5	17	7.5	7.5	1	32	1.330	100	- +
cnf35-8	35	m8	7.9	11	17	8.5	17	10	10	1	34	1.450	100	- +
cnf35-10	35	m10	7.9	11	17	10.5	17	12	12	1	37	1.600	100	- +
cnf35-12	35	m12	7.9	11	19	13	17	13	13	1	38	1.650	100	- +
cnf35-14	35	m14	7.9	11	21	15	17	14.5	14.5	1	39	1.650	100	- +
cnf50-6	50	m6	9.2	12.5	16	6.5	19	7.5	7.5	1	35	1.800	100	- +
cnf50-8	50	m8	9.2	12.5	18	8.5	19	10	10	1	37	1.950	100	- +
cnf50-10	50	m10	9.2	12.5	18	10.5	19	12	12	1	40	0.220	100	- +
cnf50-12	50	m12		12.5	19	13	19	13	13	1	41	2.310	100	- +
cnf50-14	50	m14		12.5	21	15	19	14.5	14	1	43	2.410	100	- +
cnf50-16	50	m16		12.5	26	17	19	16	16	1	45	2.500	100	- +
cnf70-6	70	m6	11	15	21	6.5	21	10	10	2	41	3.280	100	- +
cnf70-8	70	m8	11	15	21	8.5	21	10	10	2	41	3.180	100	- +
cnf70-10	70	m10	11	15	21	10.5	21	12	12	2	43	3.380	100	- +
cnf70-12	70	m12	11	15	21	13	21	13	13	2	46	3.580	100	- +
cnf70-14	70	m14	11	15	23	15	21	14.5	14.5	2	48	3.700	100	- +
cnf70-16	70	m16	11	15	28	17	21	16	16	2	50	3.850	100	- +
cnf70-20	70	m20	11	15	30	21	21	19	19	2	53	4.000	100	- +
cnf95-6	95	m6	13.1	17	23	6.5	25	10	10	2	46	0.430	50	- +
cnf95-8	95	m8	13.1	17	23	8.5	25	10	10	2	46	4.250	50	- +
cnf95-10	95	m10	13.1	17	23	10.5	25	12	12	2	48	4.450	50	- +
cnf95-12	95	m12	13.1	17	23	13	25	13	13	2	50	4.650	50	- +
cnf95-14	95	m14	13.1	17	23	15	25	14.5	14.5	2	52	4.870	50	- +
cnf95-16	95	m16	13.1	17	25	17	25	16	16	2	54	4.850	50	- +
cnf95-20	95	m20	13.1	17	30	21	25	19	19	2	57	4.950	50	- +
cnf120-8	120	m8	14.5	19	26	8.5	26	12	12	2	52	6.800	50	- +
cnf120-10	120	m10	14.5	19	28	10.5	26	12	12	2	52	5.900	50	- +
cnf120-12	120	m12	14.5	19	28	13	26	13	13	2	53	6.100	50	- +
cnf120-14	120	m14	14.5	19	28	15	26	14.5	14.5	2	55	6.500	50	- +
cnf120-16	120	m16	14.5	19	28	17	26	16	16	2	56	6.600	50	- +
cnf120-20	120	m20	14.5	19	36	21	26	21	19	2	61	7.900	50	- +
cnf150-10	150	m12	16.2	21	30	10.5	30	14	14	2	57	8.400	50	- +
cnf150-12	150	m12	16.2	21	30	13	30	15	15	2	58	8.450	50	- +
cnf150-14	150	m14	16.2	21	30	15	30	14.5	15	2	58	8.350	50	- +
cnf150-16	150	m16	16.2	21	30	17	30	16	16	2	59	8.300	50	- +
cnf150-20	150	m20	16.2	21	36	21	30	22	22	2	66	9.500	50	- +
cnf185-10	185	m10	18	23	34	10.5	32	16	15	2	64	11.000	50	- +
cnf185-12	185	m12	18	23	34	13	32	17	16	2	65	11.200	50	- +
cnf185-14	185	m16	18	23	34	15	32	19	18	2	67	11.000	50	- +
cnf185-16	185	m16	18	23	34	17	32	20	19	2	68	10.900	50	- +
cnf240-10	240	m10	20.6	26	39	10.5	35	19	21.5	2	72	15.200	50	- +
cnf185-20	185	m20	18	23	40	21	32	22	21	2	70	11.400	50	- +
cnf240-12	240	m12	20.6	26	39	13	35	19	21.5	2	72	15.000	50	- +
cnf240-14	240	m14	20.6	26	39	15	35	19	21.5	2	72	14.800	50	- +
cnf240-16	240	m16	20.6	26	39	17	35	19	21.5	2	72	14.600	50	- +
cnf240-20	240	m20	20.6	26	39	21	35	19	21.5	2	72	14.200	50	- +
cnf300-12	300	m12	23.1	28	41	13	44	17	16	2	80	15.250	25	- +
cnf300-14	300	m14	23.1	28	41	15	44	20	19	2	83	16.250	25	- +
cnf300-16	300	m16	23.1	28	41	17	44	20	19	2	83	16.200	25	- +
cnf300-20	300	m20	23.1	28	41	21	44	22	21	2	85	16.950	25	- +
cnf400-12	400	m12	26.1	32	47	13	44	22	19	2	96	26.800	20	- +
cnf400-14	400	m14	26.1	32	47	15	44	22	19	2	96	25.800	20	- +
cnf400-16	400	m16	26.1	32	47	17	44	22	19	2	96	25.600	20	- +
cnf400-20	400	m20	26.1	32	47	21	44	22	22	2	96	26.100	20	- +
